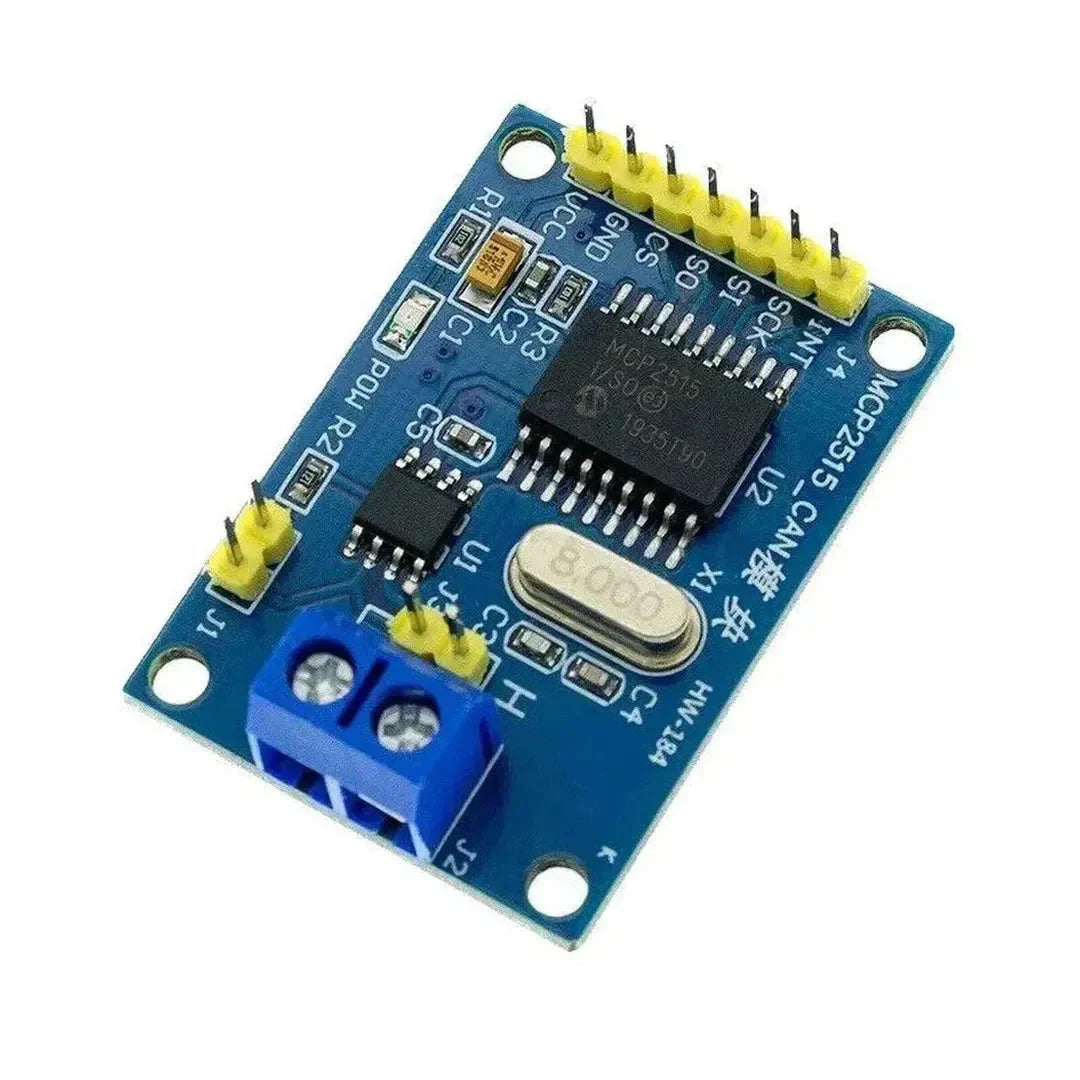

Gamit ang MCP2515 kasama ang Raspberry Pi

Ang MCP2515 ay isang popular na CAN (Controller Area Network) controller module na nagpapahintulot sa mga Raspberry Pi device na makipag-ugnayan sa mga sistemang may CAN. Dahil dito, mainam ito para sa mga proyektong automotive, industrial automation, at mga aplikasyon sa IoT. Ipinapaliwanag ng gabay na ito kung paano i-set up at gamitin ang MCP2515 kasama ang isang Raspberry Pi.

Mga Kakailanganin

Raspberry Pi (anumang model na may suporta sa GPIO, hal. Pi 3, Pi 4)
MCP2515 CAN Module
Breadboard at Jumper Wires
Isang computer na may SSH access sa Raspberry Pi o nakakonektang keyboard at monitor
Python na naka-install sa Raspberry Pi
CAN transceiver module (kung hindi kasama sa MCP2515)

Hakbang 1: Pag-wire ng MCP2515 sa Raspberry Pi

Ang MCP2515 ay nakikipag-ugnayan sa Raspberry Pi gamit ang SPI protocol.

Mga Koneksyon (SPI Mode)

MCP2515 Pin	Raspberry Pi Pin
VCC	3.3V (Pin 1)
GND	Ground (Pin 6)
CS	GPIO8 (Pin 24, SPI0_CE0)
SO	GPIO9 (Pin 21, SPI0_MISO)
SI	GPIO10 (Pin 19, SPI0_MOSI)
SCK	GPIO11 (Pin 23, SPI0_SCLK)
INT	GPIO25 (Pin 22)

Hakbang 2: I-enable ang SPI Interface sa Raspberry Pi

Buksan ang configuration tool ng Raspberry Pi:
```
sudo raspi-config
```
Mag-navigate sa Interface Options > SPI at i-enable ito.
I-reboot ang Raspberry Pi:
```
sudo reboot
```

Hakbang 3: I-install ang mga Kinakailangang Library at Tool

I-update ang iyong Raspberry Pi:
```
sudo apt update && sudo apt upgrade -y
```
I-install ang can-utils package para sa komunikasyong CAN:
```
sudo apt install -y can-utils
```

Hakbang 4: I-configure ang CAN Interface

Buksan ang file na /boot/config.txt:
```
sudo nano /boot/config.txt
```
Idagdag ang mga sumusunod na linya para i-enable ang MCP2515 overlay:
```
dtoverlay=mcp2515-can0,oscillator=16000000,interrupt=25
dtoverlay=spi-bcm2835
```
I-save at lumabas.
I-reboot ang Raspberry Pi:
```
sudo reboot
```

I-activate ang CAN interface:

sudo ip link set can0 up type can bitrate 500000

I-verify ang CAN interface:
```
ifconfig can0
```

Hakbang 5: Pag-test sa MCP2515

Magpadala ng CAN Message: Gamitin ang command na cansend para magpadala ng test message:
```
cansend can0 123#DEADBEEF
```
Tumanggap ng CAN Message: Gamitin ang command na candump para i-monitor ang mga papasok na mensahe:
```
candump can0
```

Hakbang 6: Paggamit ng Python para Makipag-ugnayan sa MCP2515

I-install ang python-can library para magpadala at tumanggap ng mga CAN message sa pamamagitan ng Python.

Pag-install

pip install python-can

Halimbawang Python Script

import can

# Gumawa ng CAN bus instance
bus = can.interface.Bus(channel='can0', bustype='socketcan')

# Magpadala ng CAN message
msg = can.Message(arbitration_id=0x123, data=[0xDE, 0xAD, 0xBE, 0xEF], is_extended_id=False)
bus.send(msg)
print("Message sent: ", msg)

# Tumanggap ng CAN message
print("Waiting for a message...")
message = bus.recv()
print("Received message: ", message)

Troubleshooting

Hindi mahanap ang CAN Interface:
- I-verify kung naka-enable ang SPI interface.
- Suriin ang wiring sa pagitan ng Raspberry Pi at ng MCP2515.
- Siguraduhin na ang file na /boot/config.txt ay tama ang pagkaka-configure.
Walang CAN Messages:
- I-verify kung ang CAN bus ay maayos na na-terminate gamit ang 120-ohm resistors.
- Siguraduhin na ang bitrate ay tugma sa lahat ng device sa CAN bus.
Mga Error sa Python:
- Siguraduhin na ang python-can library ay naka-install.
- Suriin ang Python script para sa mga typo o error sa configuration.

Mga Aplikasyon ng MCP2515

Automotive diagnostics at monitoring
Industrial automation systems
Robotics communication networks
Mga proyektong IoT na nangangailangan ng maaasahang communication protocols

Konklusyon

Ang MCP2515 CAN controller module ay nagdaragdag ng matatag na kakayahan sa komunikasyon sa iyong Raspberry Pi, na ginagawa itong mainam para sa mga aplikasyong automotive, industrial, at IoT. Sa pagsunod sa gabay na ito, maaari mong i-set up at i-test ang MCP2515 at magsimulang bumuo ng mga makapangyarihang proyekto na gumagamit ng CAN protocol.
