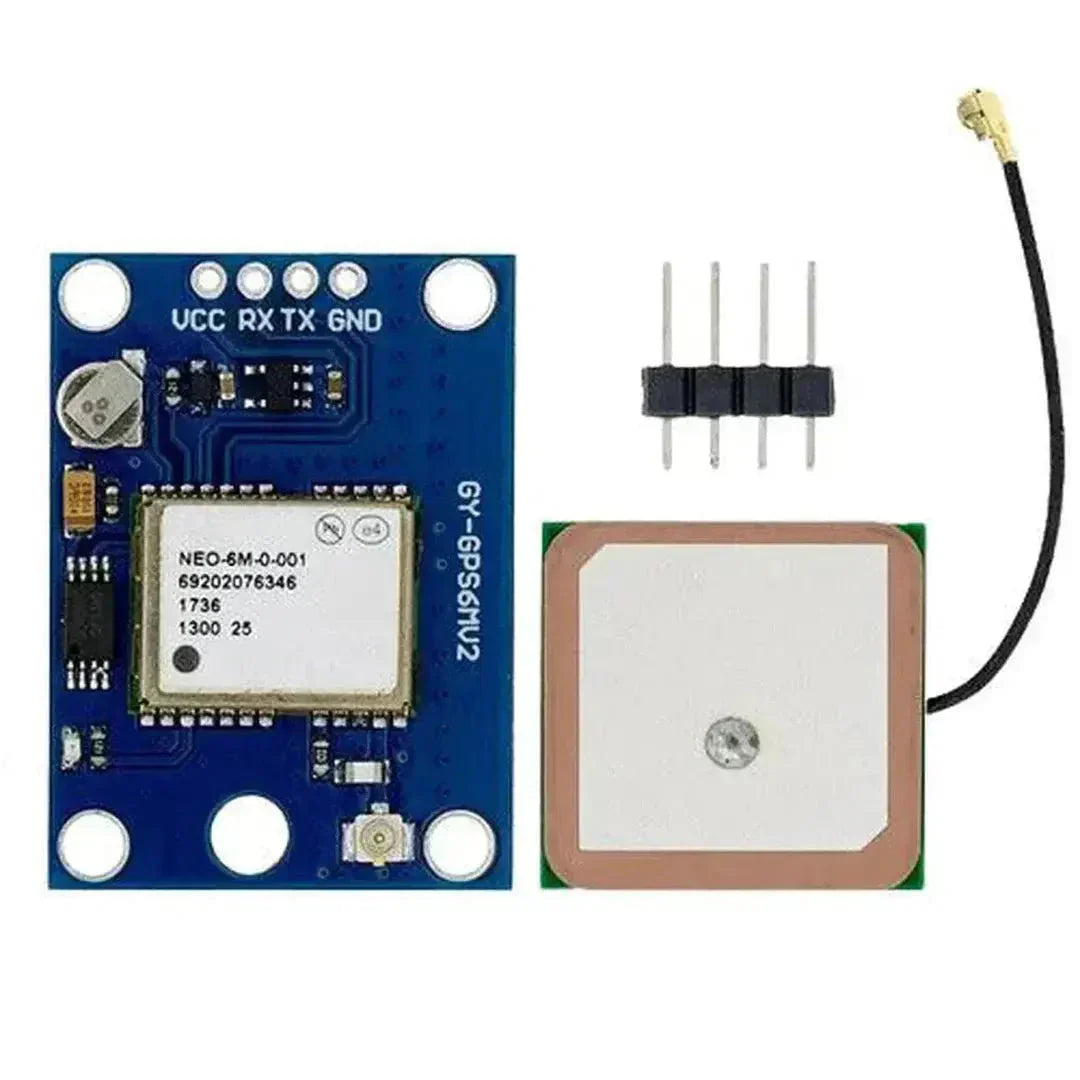

Gamit ang neo-6m GPS module na may Raspberry Pi

Ang NEO-6M GPS module ay isang popular na pagpipilian para sa pagdaragdag ng GPS functionality sa mga proyekto ng Raspberry Pi. Nagbibigay ito ng tumpak na lokasyon, altitude, at timing data, kaya mainam ito para sa mga application ng nabigasyon, geolocation, at time synchronization. Ang gabay na ito ay magtuturo sa iyo sa pag-set up at paggamit ng NEO-6M GPS module kasama ang isang Raspberry Pi.

Mga Kakailanganin

1. Raspberry Pi (anumang model na may GPIO support, hal. Pi 3, Pi 4)
2. NEO-6M GPS Module
3. Breadboard at Jumper Wires
4. Isang computer na may SSH access sa Raspberry Pi o nakakonektang keyboard at monitor
5. Python na naka-install sa Raspberry Pi

Hakbang 1: Pag-wire ng NEO-6M sa Raspberry Pi

Ang NEO-6M ay nakikipag-ugnayan sa Raspberry Pi gamit ang UART (serial) interface.

Mga Koneksyon

Paalala: Siguraduhin na ang NEO-6M ay binibigyan ng 3.3V o 5V na kuryente ayon sa tinukoy ng iyong module. Suriin ang datasheet ng module.

Hakbang 2: I-enable ang UART sa Raspberry Pi

1. Buksan ang Raspberry Pi configuration tool:

   sudo raspi-config


2. Mag-navigate sa Interface Options > Serial Port:
   • Piliin ang "No" kapag tinanong kung gusto mong magkaroon ng login shell sa ibabaw ng serial interface.
   • Piliin ang "Yes" para i-enable ang serial port hardware.
3. I-reboot ang Raspberry Pi:

   sudo reboot


Hakbang 3: I-install ang mga Kinakailangang Tool at Library

1. I-update ang iyong Raspberry Pi:

   sudo apt update && sudo apt upgrade -y


2. I-install ang minicom para sa pag-test ng GPS module:

   sudo apt install -y minicom


3. I-install ang mga Python library para sa serial communication at GPS parsing:

   pip install pyserial pynmea2


Hakbang 4: I-test ang GPS Module

1. Buksan ang minicom para suriin kung nagpapadala ng data ang GPS module:

   sudo minicom -b 9600 -o -D /dev/serial0


2. Dapat kang makakita ng GPS data sa NMEA format (hal. $GPGGA, $GPRMC). Kung wala:
   • Suriin ang iyong mga wiring.
   • Siguraduhin na ang module ay may malinaw na view ng langit para makakuha ng satellite signals.
3. Lumabas sa minicom sa pamamagitan ng pagpindot ng Ctrl+A, pagkatapos ay Z, at piliin ang X.

Hakbang 5: Basahin ang GPS Data Gamit ang Python

Ang sumusunod na Python script ay nagbabasa at nag-pa-parse ng GPS data mula sa NEO-6M module.

Halimbawa ng Python Code

import serial
import pynmea2

def read_gps():
    # Buksan ang serial connection sa GPS module
    gps_serial = serial.Serial("/dev/serial0", baudrate=9600, timeout=1)

    while True:
        try:
            line = gps_serial.readline().decode("ascii", errors="replace")
            if line.startswith("$GPGGA"):
                msg = pynmea2.parse(line)
                print(f"Latitude: {msg.latitude}, Longitude: {msg.longitude}")
                print(f"Altitude: {msg.altitude} {msg.altitude_units}")
        except pynmea2.ParseError as e:
            print(f"Parse error: {e}")
        except KeyboardInterrupt:
            print("Exiting...")
            break

if __name__ == "__main__":
    read_gps()

Hakbang 6: Mga Application ng NEO-6M GPS Module

1. Mga Navigation System: Gumawa ng mga GPS tracker para sa mga sasakyan o drone.
2. Geotagging: Mag-record ng data ng lokasyon para sa mga larawan o iba pang kaganapan.
3. Time Synchronization: Gamitin ang GPS data para sa napakatumpak na pagtatala ng oras.
4. IoT Devices: I-enable ang automation na nakabase sa lokasyon.

Troubleshooting

1. Walang GPS Data sa Minicom:

   • Suriin ang mga wiring (mga koneksyon ng TXD at RXD).
   • Siguraduhin na ang GPS module ay may tamang supply ng kuryente.
   • Ilagay ang module sa isang bukas na lugar para sa mas magandang satellite reception.

2. Hindi Gumagana ang Python Script:

   • I-verify na ang serial0 interface ay naka-enable at naa-access.
   • Siguraduhin na ang mga Python library (pyserial, pynmea2) ay naka-install.

3. Mabagal na Satellite Acquisition:

   • Bigyan ng oras ang GPS module na makakuha ng signal, lalo na sa unang paggamit.
   • Gumamit ng external antenna kung kinakailangan.

Konklusyon

Ang NEO-6M GPS module ay isang versatile at tumpak na tool para sa pagdaragdag ng geolocation functionality sa iyong mga proyekto sa Raspberry Pi. Sa pagsunod sa gabay na ito, maaari mo nang i-set up ang GPS module at magsimulang kumuha ng data ng lokasyon para sa iba't ibang application. Mag-eksperimento sa pagsasama ng GPS module sa mga proyekto ng nabigasyon, pag-track, o IoT para lubos na magamit ang mga kakayahan nito!
