Gamit ang TCS34725 kasama ang Arduino

Ang TCS34725 ay isang color sensor na kayang tumukoy ng intensity ng pula, berde, asul, at malinaw na liwanag. Malawakan itong ginagamit sa mga proyektong may kinalaman sa pagtukoy ng kulay, kabilang ang robotics, home automation, at mga application na sensitibo sa kulay. Ang tutorial na ito ay gagabay sa iyo sa pag-set up at paggamit ng TCS34725 color sensor kasama ang Arduino.

Mga Kakailanganin Mo

1. Arduino Board (halimbawa: Uno, Mega, Nano)
2. TCS34725 Color Sensor Module
3. Breadboard at Jumper Wires
4. Isang computer na may naka-install na Arduino IDE
5. Mga Library: Adafruit TCS34725 Library

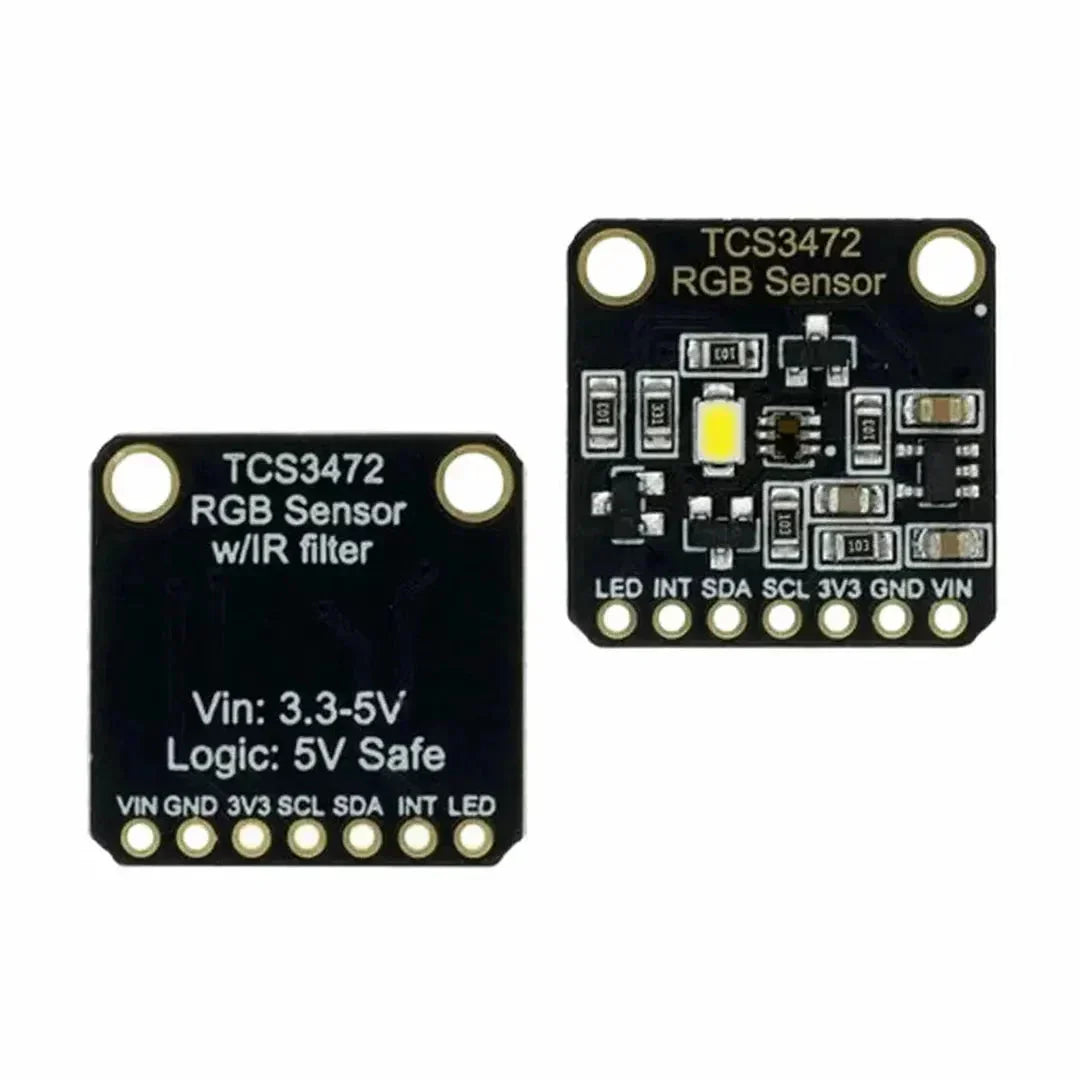

Hakbang 1: Pag-unawa sa TCS34725 Color Sensor

Ang TCS34725 ay isang I2C-compatible na sensor na nagbibigay ng data tungkol sa kulay at intensity ng liwanag. Kabilang dito ang:

• RGBC Sensor: Sinusukat ang intensity ng pula, berde, asul, at malinaw na liwanag.
• IR Blocking Filter: Pinapabuti ang katumpakan ng kulay sa ilalim ng iba't ibang kondisyon ng liwanag.
• LED: Built-in na puting LED para sa consistent na pag-iilaw (opsyonal gamitin).

Hakbang 2: Pag-wire ng TCS34725 sa Arduino

Ang TCS34725 ay nakikipag-ugnayan sa Arduino sa pamamagitan ng I2C protocol.

Mga Koneksyon

Paalala: Para sa mga Arduino board na may nakalaang SDA at SCL pins (halimbawa: Mega), ikonekta ang SDA/SCL pins ng sensor sa mga ito sa halip.

Hakbang 3: Pag-install ng Kinakailangang Library

Para magamit ang TCS34725 sensor, kailangan mo ang Adafruit TCS34725 library.

Mga Hakbang sa Pag-install ng Library

1. Buksan ang Arduino IDE.
2. Pumunta sa Sketch > Include Library > Manage Libraries.
3. I-search ang "Adafruit TCS34725".
4. I-click ang Install.

Hakbang 4: Pag-upload ng Halimbawang Code

Narito ang isang pangunahing halimbawa para basahin at ipakita ang mga value ng kulay mula sa TCS34725 sensor.

Halimbawang Code

#include
#include "Adafruit_TCS34725.h"

// Gumawa ng instance ng sensor
Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_700MS, TCS34725_GAIN_1X);

void setup() {
  Serial.begin(9600);

  if (!tcs.begin()) {
    Serial.println("TCS34725 hindi nahanap. Suriin ang iyong wiring o I2C address.");
    while (1); // Itigil ang execution kung hindi nahanap ang sensor
  }

  Serial.println("TCS34725 ay handa na!");
}

void loop() {
  uint16_t r, g, b, c;
  float lux, colorTemp;

  // Kunin ang raw data mula sa sensor
  tcs.getRawData(&r, &g, &b, &c);

  // Kalkulahin ang color temperature at lux
  colorTemp = tcs.calculateColorTemperature_dn40(r, g, b, c);
  lux = tcs.calculateLux(r, g, b);

  // I-print ang mga resulta
  Serial.print("Pula: "); Serial.print(r); Serial.print(" \t");
  Serial.print("Berde: "); Serial.print(g); Serial.print(" \t");
  Serial.print("Asul: "); Serial.print(b); Serial.print(" \t");
  Serial.print("Malinaw: "); Serial.print(c); Serial.print(" \t");
  Serial.print("Color Temp: "); Serial.print(colorTemp); Serial.print(" K \t");
  Serial.print("Lux: "); Serial.println(lux);

  delay(1000); // Mag-update bawat segundo
}

Hakbang 5: Paggamit ng Data

1. Pagtukoy ng Kulay

Maaari mong i-map ang mga RGB value para matukoy ang mga partikular na kulay. Halimbawa:

if (r > g && r > b) {
  Serial.println("Pula ang Natukoy");
} else if (g > r && g > b) {
  Serial.println("Berde ang Natukoy");
} else if (b > r && b > g) {
  Serial.println("Asul ang Natukoy");
}

2. Pag-trigger ng mga Aksyon Batay sa Kulay

Gamitin ang mga natukoy na kulay para kontrolin ang mga LED o motor. Halimbawa:

if (r > g && r > b) {
  digitalWrite(ledPin, HIGH); // Buksan ang pulang LED
}

3. Pag-adjust sa Sensor

Baguhin ang gain at integration time ng sensor para sa iba't ibang kondisyon ng liwanag:

• Integration Time: Tinutukoy ang tagal ng pagsukat ng liwanag. Mga opsyon: 2.4ms hanggang 700ms.
• Gain: Pinapalakas ang signal. Mga opsyon: 1x, 4x, 16x, 60x.

Halimbawa:

tcs.setIntegrationTime(TCS34725_INTEGRATIONTIME_154MS);
tcs.setGain(TCS34725_GAIN_4X);

Mga Pinakamahusay na Kasanayan

1. Consistent na Pag-iilaw: Gamitin ang built-in na LED ng sensor o siguraduhing stable ang kondisyon ng liwanag.
2. Mag-calibrate para sa Katumpakan: I-adjust ang gain at integration time para sa pinakamainam na readings.
3. I-filter ang Noise: Gumamit ng maiikling wire at tamang grounding para mabawasan ang electrical noise.

Troubleshooting

1. Hindi Nahanap ang Sensor:

   • Suriin ang mga koneksyon ng SDA at SCL.
   • Suriin ang I2C address (default: 0x29).

2. Hindi Tumpak na Readings:

   • Siguraduhing tama ang pag-iilaw at iwasan ang mga anino.
   • I-adjust ang gain at integration time.

3. Nagbabago-bagong Values:

   • Magdagdag ng capacitor sa power supply para ma-stabilize ang sensor.

Mga Application ng TCS34725 Sensor

1. Pag-uuri batay sa kulay sa robotics
2. Pagsukat ng ambient light
3. Color calibration sa photography
4. Pagkontrol ng RGB LED
5. Mga automated na sistema ng pag-iilaw

Konklusyon

Ang TCS34725 ay isang makapangyarihan at madaling gamiting color sensor para sa mga proyektong Arduino. Sa pagsunod sa gabay na ito, maaari mong isama ang sensor sa iyong mga disenyo, na nagbibigay-daan sa pagtukoy ng kulay, pagsukat ng ambient light, at marami pang iba. Mag-eksperimento sa iba't ibang configuration para tuklasin ang buong potensyal ng versatile na module na ito!
