Paano gamitin ang NRF24L01 wireless module kasama si Arduino

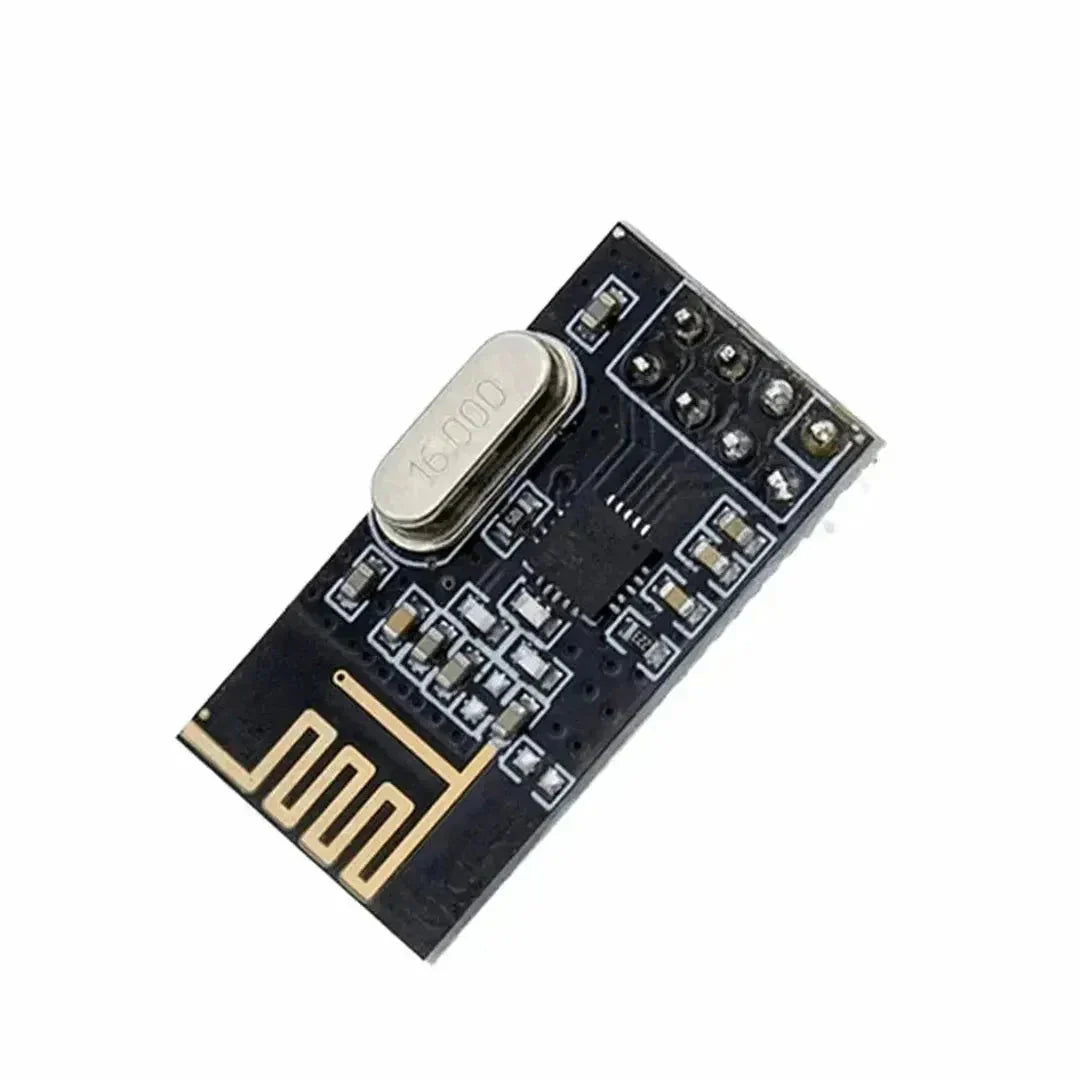

Ang wireless communication ay isang pundasyon ng modernong electronics, na nagbibigay-daan sa mga device na makipag-ugnayan nang walang limitasyon ng mga wire. Ang isang sikat na module para magawa ito gamit ang Arduino ay ang NRF24L01. Ang versatile at murang 2.4GHz wireless transceiver module na ito ay perpekto para sa mga proyektong nangangailangan ng maaasahang pagpapadala ng data sa maikling distansya. Sa gabay na ito, ituturo namin sa iyo ang mga hakbang para i-set up at gamitin ang NRF24L01 kasama ang iyong Arduino.

Mga Component na Kakailanganin Mo

• 2x Arduino boards (halimbawa, Arduino Uno)
• 2x NRF24L01 modules
• Jumper wires
• Breadboard (opsyonal)
• 10µF capacitor (inirerekomenda)

Pag-wire ng NRF24L01 sa Arduino

Ang pagkonekta ng NRF24L01 sa iyong Arduino ay nangangailangan ng atensyon sa detalye. Narito ang isang simpleng wiring diagram:

Kung wala kang wiring diagram, sundin ang mga koneksyong ito:

• NRF24L01 VCC sa Arduino 3.3V
• NRF24L01 GND sa Arduino GND
• NRF24L01 CE sa Arduino pin 9
• NRF24L01 CSN sa Arduino pin 10
• NRF24L01 SCK sa Arduino pin 13
• NRF24L01 MOSI sa Arduino pin 11
• NRF24L01 MISO sa Arduino pin 12

Paalala: Inirerekomenda na magdagdag ng 10µF capacitor sa pagitan ng VCC at GND ng NRF24L01 para maging stable ang power supply.

Pag-install ng mga Kinakailangang Library

Para mapadali ang komunikasyon sa NRF24L01, gagamitin natin ang RF24 library. Sundin ang mga hakbang na ito para i-install ito:

1. Buksan ang Arduino IDE.
2. Pumunta sa Sketch > Include Library > Manage Libraries...
3. I-search ang RF24 ni TMRh20.
4. I-click ang Install.

Pagsulat ng Arduino Code

Gagawa tayo ng dalawang sketch: isa para sa transmitter at isa para sa receiver.

Transmitter Code

    #include
    #include

    // CE at CSN pins
    RF24 radio(9, 10);

    // Address para sa komunikasyon
    const byte address[6] = "00001";

    void setup() {
        Serial.begin(9600);
        radio.begin();
        radio.openWritingPipe(address);
        radio.setPALevel(RF24_PA_MIN);
    }

    void loop() {
        const char text[] = "Hello World";
        bool report = radio.write(&text, sizeof(text));
        if (report) {
            Serial.println("Matagumpay na naipadala ang data");
        } else {
            Serial.println("Nabigo ang pagpapadala");
        }
        delay(1000);
    }


Receiver Code

    #include
    #include

    // CE at CSN pins
    RF24 radio(9, 10);

    // Address para sa komunikasyon
    const byte address[6] = "00001";

    void setup() {
        Serial.begin(9600);
        radio.begin();
        radio.openReadingPipe(0, address);
        radio.setPALevel(RF24_PA_MIN);
        radio.startListening();
    }

    void loop() {
        if (radio.available()) {
            char text[32] = "";
            radio.read(&text, sizeof(text));
            Serial.println(text);
        }
    }


Pag-upload ng Code

I-upload ang transmitter code sa unang Arduino at ang receiver code sa pangalawang Arduino. Kapag tumatakbo na ang pareho, buksan ang Serial Monitor para sa receiver Arduino sa 9600 baud rate. Dapat mong makita ang mensaheng "Hello World" na natatanggap bawat segundo.

Mga Tips sa Troubleshooting

• Mga Isyu sa Power: Siguraduhin na ang parehong NRF24L01 modules ay nakakatanggap ng stable na 3.3V supply. Ang paggamit ng capacitor ay makakatulong para maiwasan ang pagbabago-bago ng kuryente.
• Katumpakan ng Wiring: I-double check ang lahat ng koneksyon para maiwasan ang maling pag-wire, na maaaring makahadlang sa komunikasyon.
• Compatibility ng Library: Siguraduhin na ang RF24 library ay tama ang pagkaka-install at updated.
• Pagkakatugma ng Address: Siguraduhin na ang parehong transmitter at receiver ay gumagamit ng parehong address ng komunikasyon.

Konklusyon

Ang NRF24L01 module ay isang makapangyarihang tool para sa pagdaragdag ng wireless capabilities sa iyong mga Arduino project. Sa pagsunod sa mga hakbang na nakasaad sa itaas, makakagawa ka ng maaasahang link ng komunikasyon sa pagitan ng dalawang Arduino board. Gumagawa ka man ng remote sensor network, wireless control system, o nag-eeksperimento sa mga IoT application, ang NRF24L01 ay nag-aalok ng isang versatile at cost-effective na solusyon.
