HC-06

HC-06 Arduino Android Bluetooth Wireless Serial Transceiver Module (5V) – 1 Pc

Pangkalahatang-ideya ng Produkto

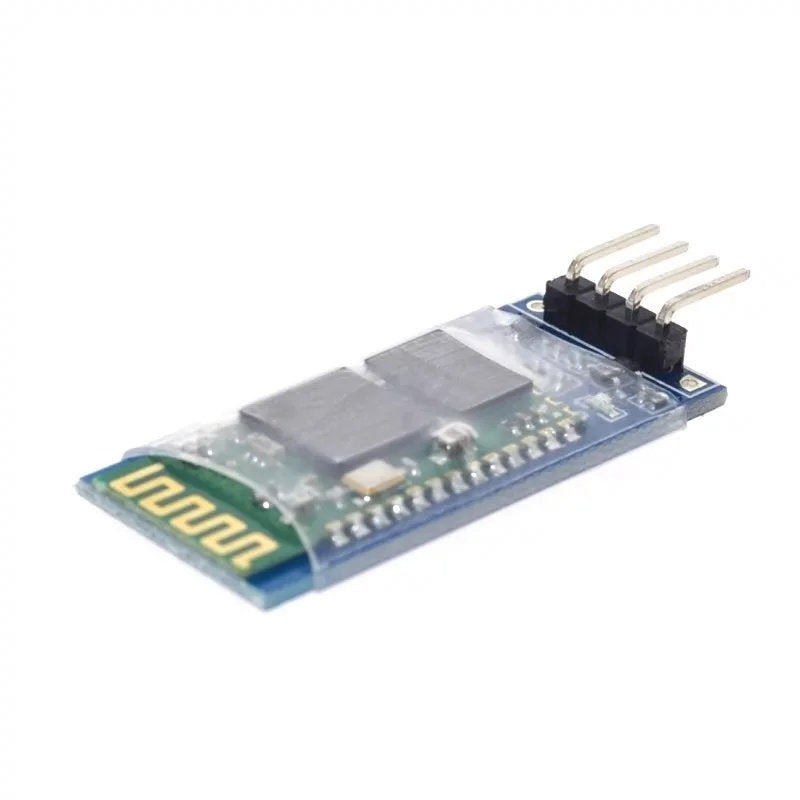

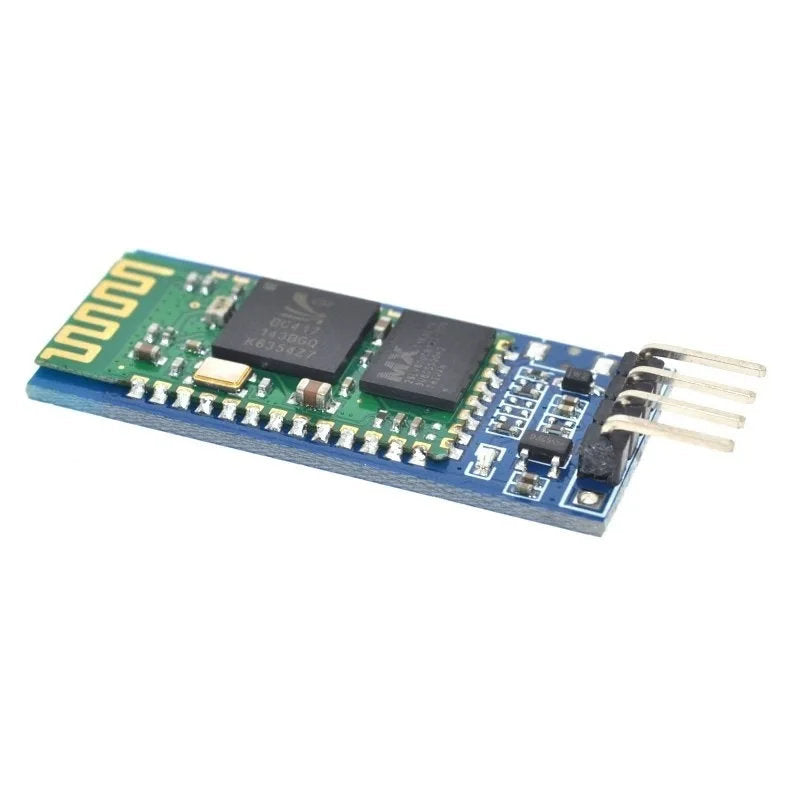

Ang HC-06 Bluetooth serial transceiver module ay idinisenyo para sa maaasahang wireless na komunikasyon sa pagitan ng mga microcontroller at mga device na may Bluetooth. Batay sa HC-06 core module, nagbibigay ito ng simpleng serial interface at gumagana sa transparent transmission mode pagkatapos ng pagpapares, na inaalis ang pangangailangan para sa kaalaman sa Bluetooth protocol.

Mga Pangunahing Tampok

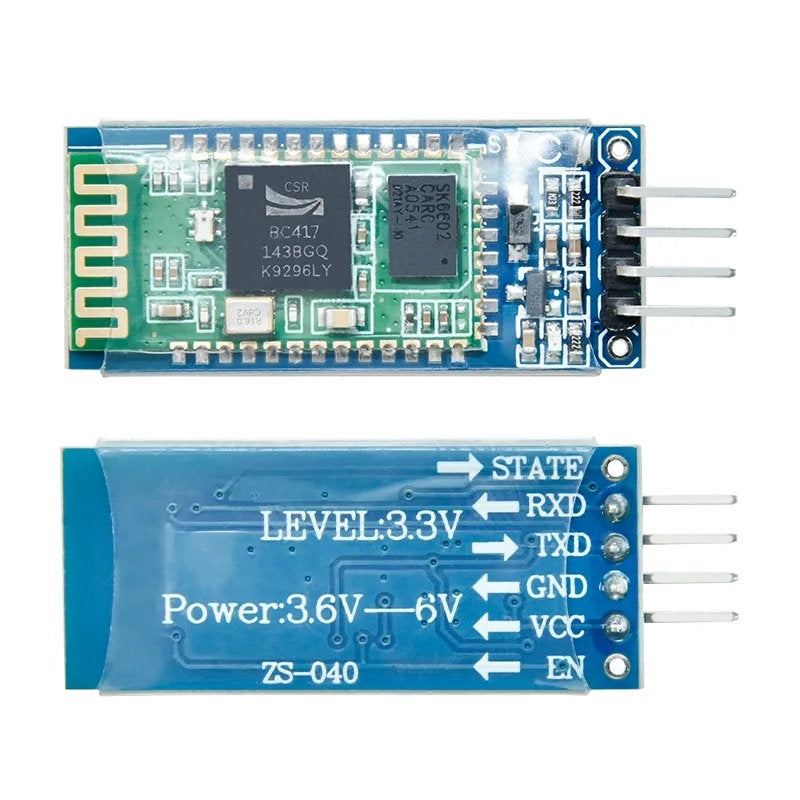

• HC-06 core module na may onboard interface pins: VCC, GND, TXD, RXD, at nakareserbang LED status output pin

• Tagapagpahiwatig ng katayuan ng LED:

  • Kumikislap: Hindi konektado ang Bluetooth

  • Naka-solid na nakabukas: Konektado ang Bluetooth at bukas ang serial port

• Saklaw ng boltahe ng input: 3.6–6V (inirerekomenda ang 3.3V backplane)

• Pagkonsumo ng kuryente:

  • ~30 mA kapag hindi nakapares

  • ~10 mA pagkatapos ng pagpapares

• Maximum na boltahe ng input: 7V (huwag lumampas)

• 3.3V logic level interface

• Compatible sa maraming microcontroller kabilang ang 51, AVR, PIC, ARM, MSP430, at iba pa

• Maaaring direktang ikonekta sa 5V microcontrollers nang walang MAX232

• Epektibong distansya ng komunikasyon na humigit-kumulang 10 metro (posible ang mas mahabang distansya na may nabawasang kalidad ng koneksyon)

• Sumusuporta sa full-duplex serial communication pagkatapos ng pagpapares

• Suporta sa format ng komunikasyon: 8 data bits, 1 stop bit, walang parity (tanging ang pamantayang format na ito ang sinusuportahan)

• AT command configuration (baud rate, pangalan, password, mga parameter ng power-saving) na magagamit bago ang Bluetooth pairing

• Awtomatikong lumilipat sa transparent passthrough mode pagkatapos ng matagumpay na koneksyon

• SMT-manufactured para sa pare-parehong kalidad

• Nakalagay sa transparent heat-shrink tubing para sa proteksyon laban sa alikabok, pinahusay na hitsura, at pangunahing proteksyon laban sa static

Mga Pisikal na Katangian

• Compact na sukat: 3.57 cm × 1.52 cm

Mga Tala sa Pagkakatugma

• Idinisenyo bilang isang slave device

• Maaaring ipares sa mga computer na may Bluetooth, mga host, at karamihan sa mga mobile phone na may Bluetooth, PDA, PSP, at iba pang mga smart terminal

• Hindi sumusuporta sa pagpapares sa pagitan ng dalawang slave device

Mga Gabay sa Koneksyon ng TXD / RXD

• TXD (Transmit): Nagpapadala ng data

• RXD (Receive): Tumatanggap ng data

• Para sa normal na komunikasyon, ang TXD ng isang device ay dapat na konektado sa RXD ng kabilang device

• Para sa loopback testing, ikonekta ang TXD nang direkta sa RXD sa parehong module upang mabilis na ma-verify ang send/receive functionality

Ang HC-06 Bluetooth module na ito ay nag-aalok ng isang compact, madaling gamitin na solusyon para sa wireless serial communication sa mga embedded at microcontroller-based na proyekto.
