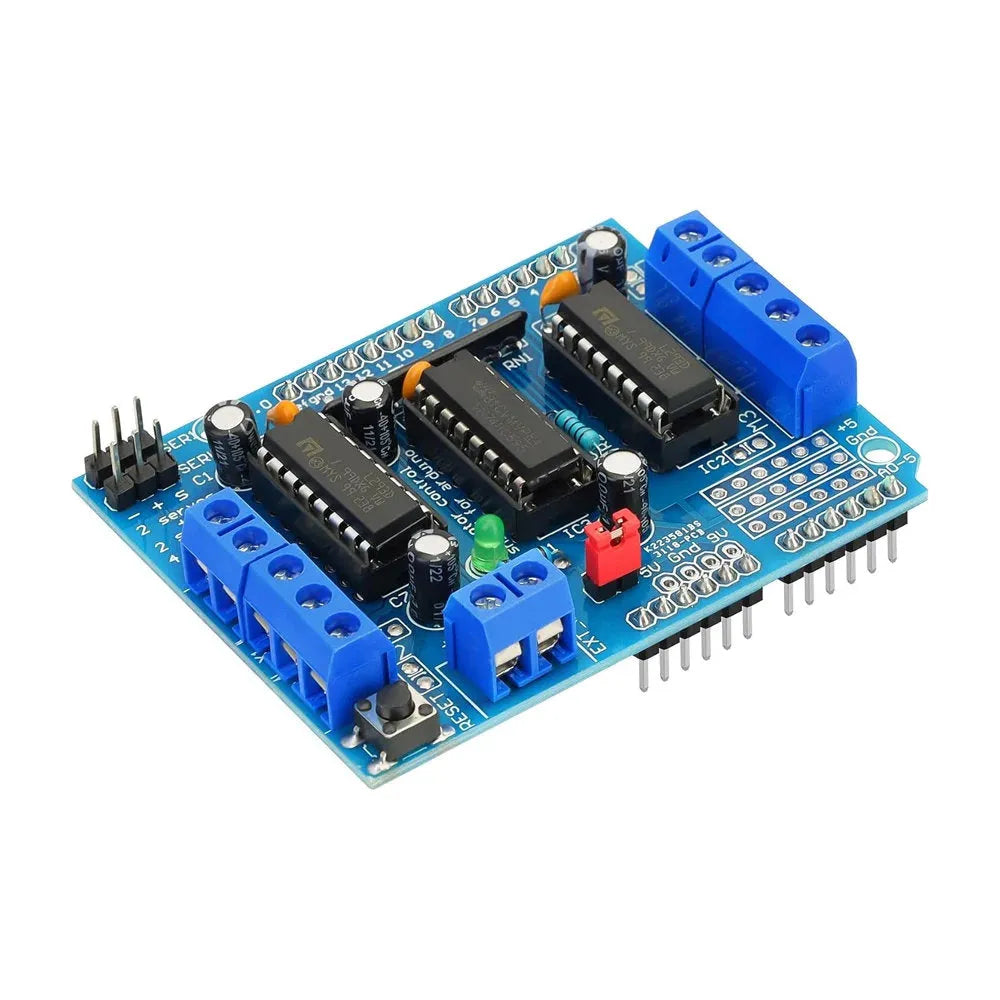

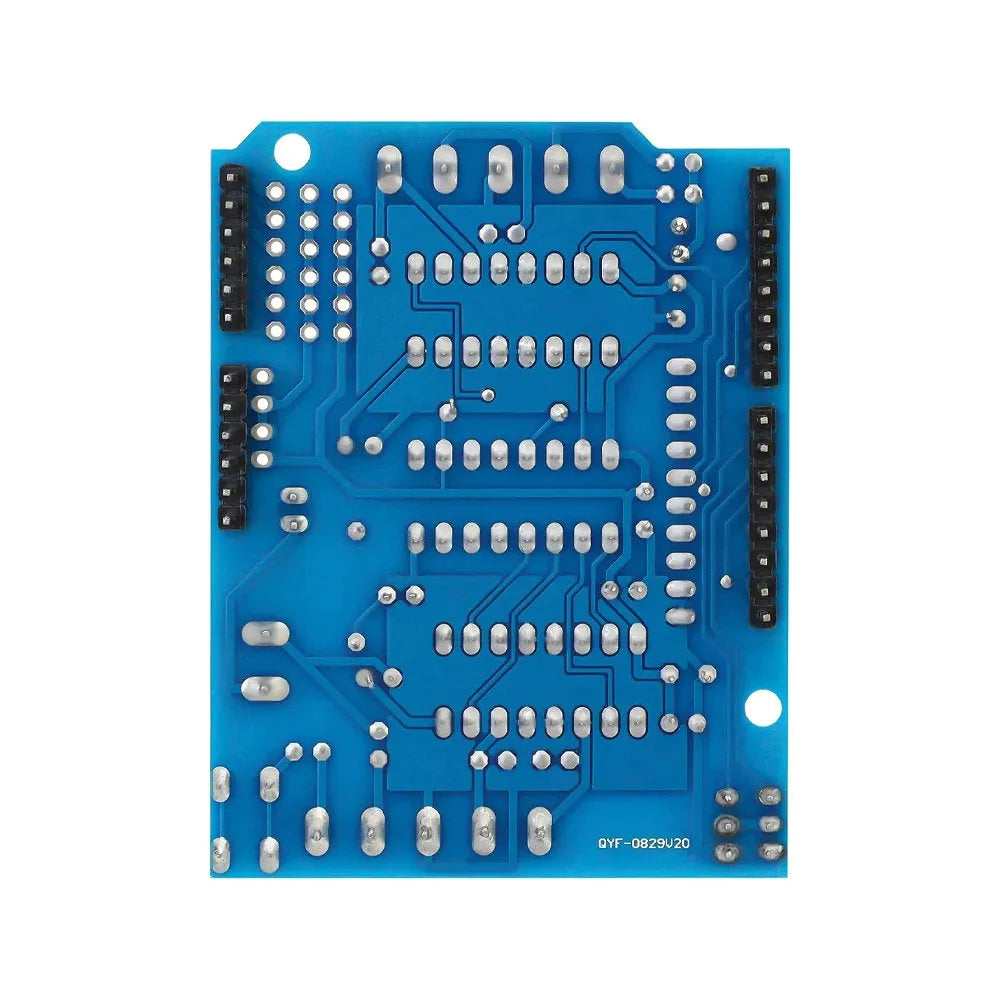

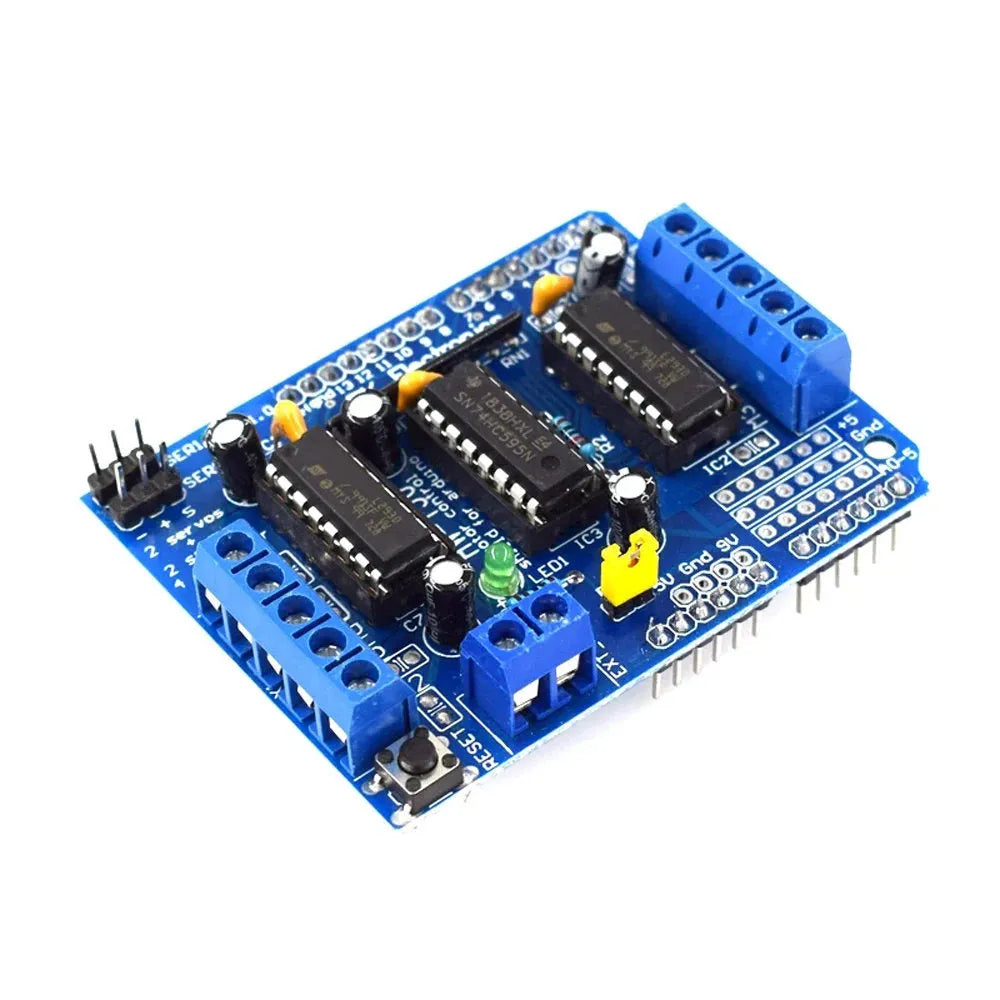

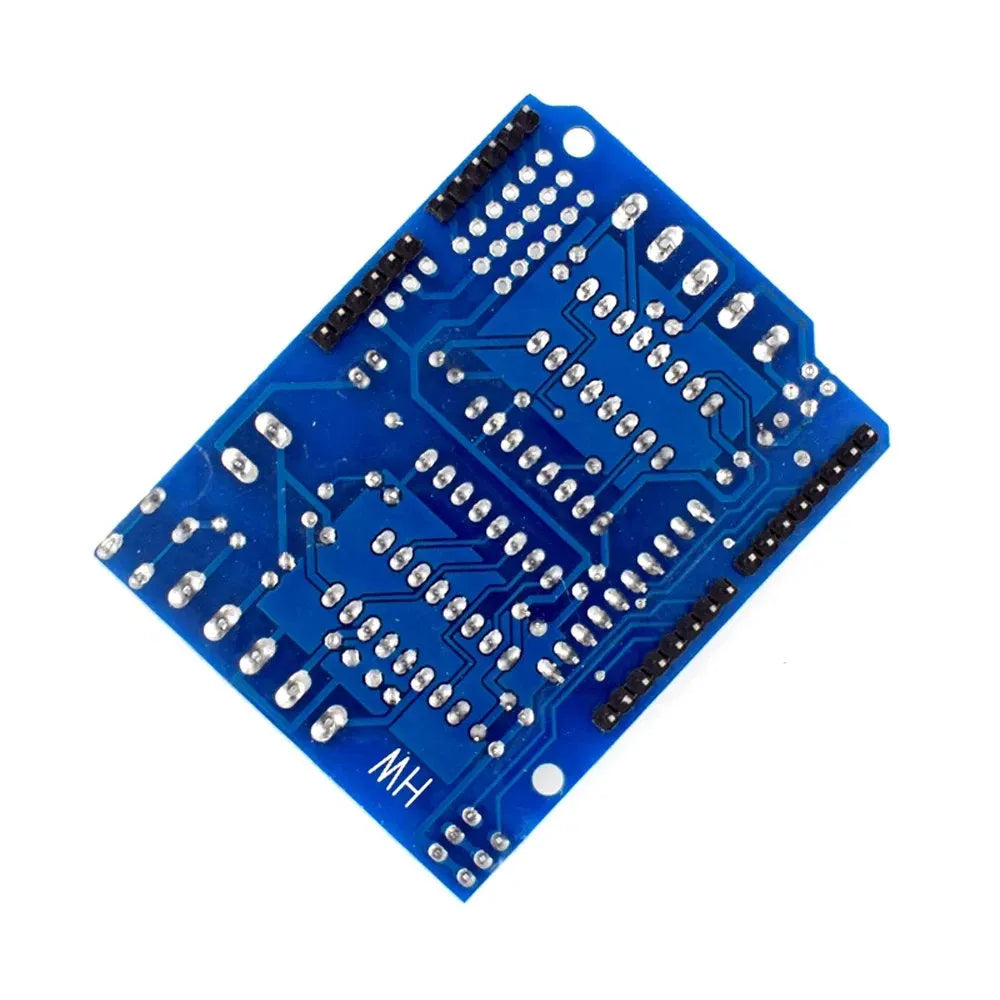

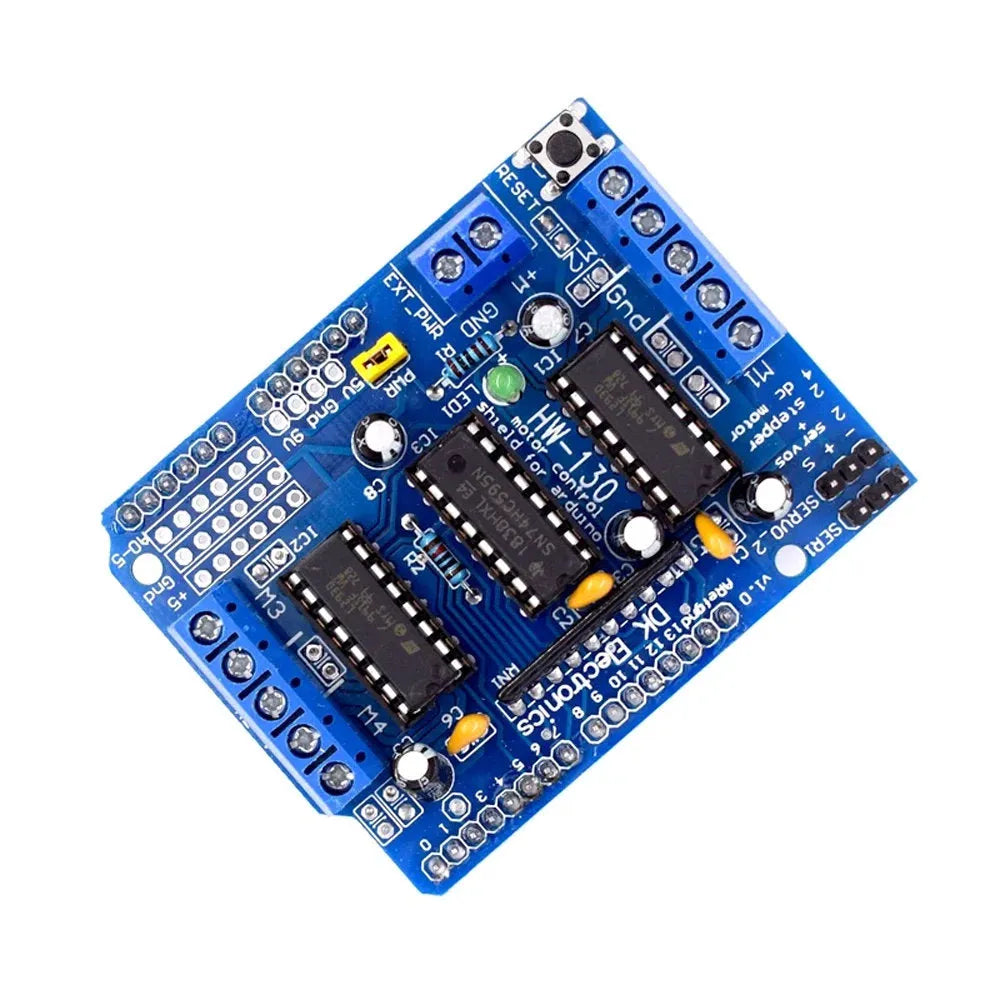

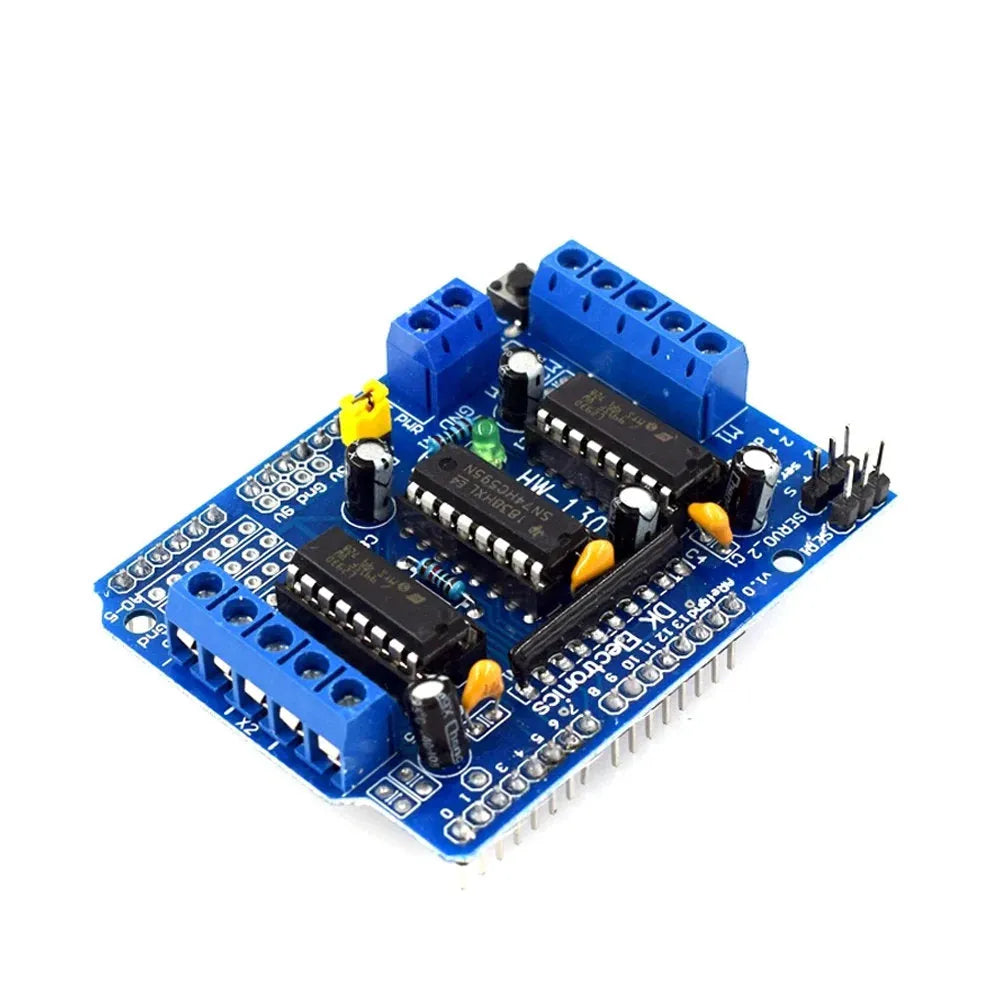

LD293D Motor Controller Shield Para sa Arduino

L293D Motor Shield Module para sa Arduino

Pagandahin ang iyong mga proyekto sa Arduino gamit ang isang versatile at compact na solusyon sa pagkontrol ng motor. Ang L293D Motor Shield ay idinisenyo upang suportahan ang malawak na hanay ng mga aplikasyon sa robotics at mechatronics, na ginagawa itong perpektong platform para sa mga nagsisimula at intermediate na user.

Mga Pangunahing Tampok

• Suporta sa Servo

  • 2 koneksyon para sa 5V servos

  • Nakakonekta sa high-resolution dedicated timer ng Arduino para sa maayos at walang jitter na operasyon

• Pagkontrol sa DC Motor

  • Sumusuporta sa hanggang 4 na bi-directional na DC motor

  • Indibidwal na 8-bit na kontrol sa bilis (~0.5% resolution)

• Pagiging Tugma sa Stepper Motor

  • Sumusuporta sa hanggang 2 stepper motor (unipolar o bipolar)

  • Maramihang stepping mode: single coil, double coil, interleaved, at micro-stepping

• Makapangyarihang H-Bridge Driver

  • 4 na H-Bridge gamit ang L293D chipset

  • 0.6A bawat bridge (1.2A peak)

  • Thermal shutdown protection

  • Operating voltage range: 4.5V hanggang 12V

• Maaasahang Operasyon

  • Ang mga pull-down resistor ay pinapanatiling naka-disable ang mga motor habang nag-a-power up

• Madaling Konektibidad

  • Malalaking terminal block connector para sa mga wire (10–22 AWG) at power

  • 2-pin terminal block para sa external power supply (hiwalay na logic at motor supply)

• Maginhawang Disenyo

  • Ang reset button ng Arduino ay madaling ma-access sa ibabaw ng shield

• Pagiging Tugma

  • Nasubukan sa Arduino Mega, Diecimila, at Duemilanove

Tamang-tama para sa pagbuo ng malinis at mahusay na mga proyektong pinapatakbo ng motor, ang shield na ito ay nagbibigay ng flexibility at kontrol sa isang compact na anyo.
