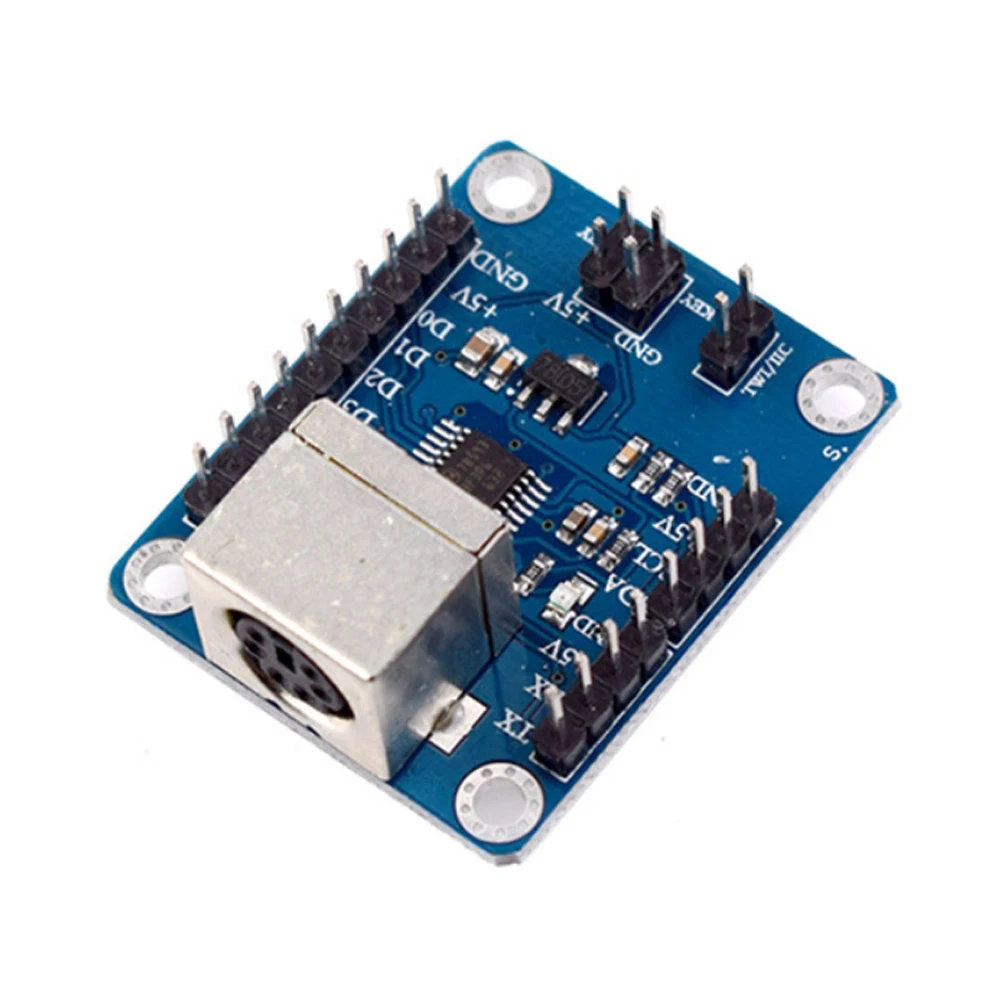

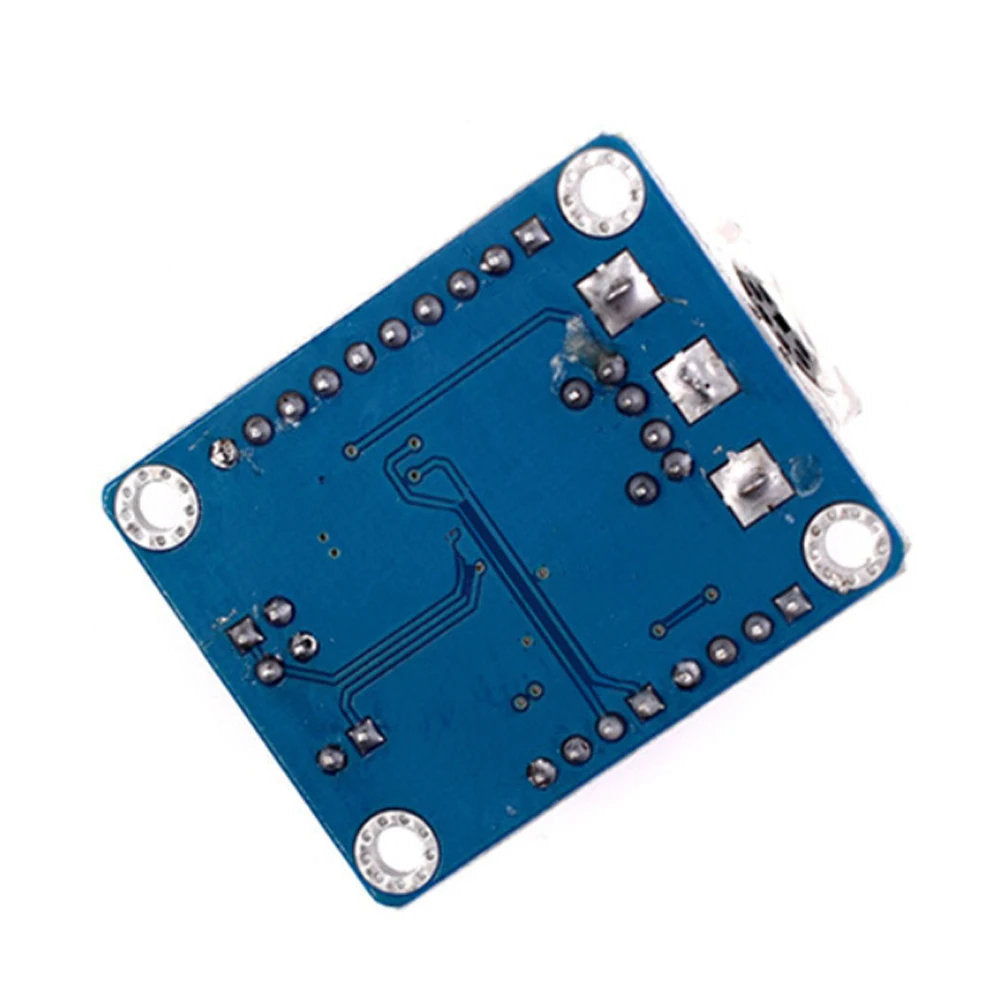

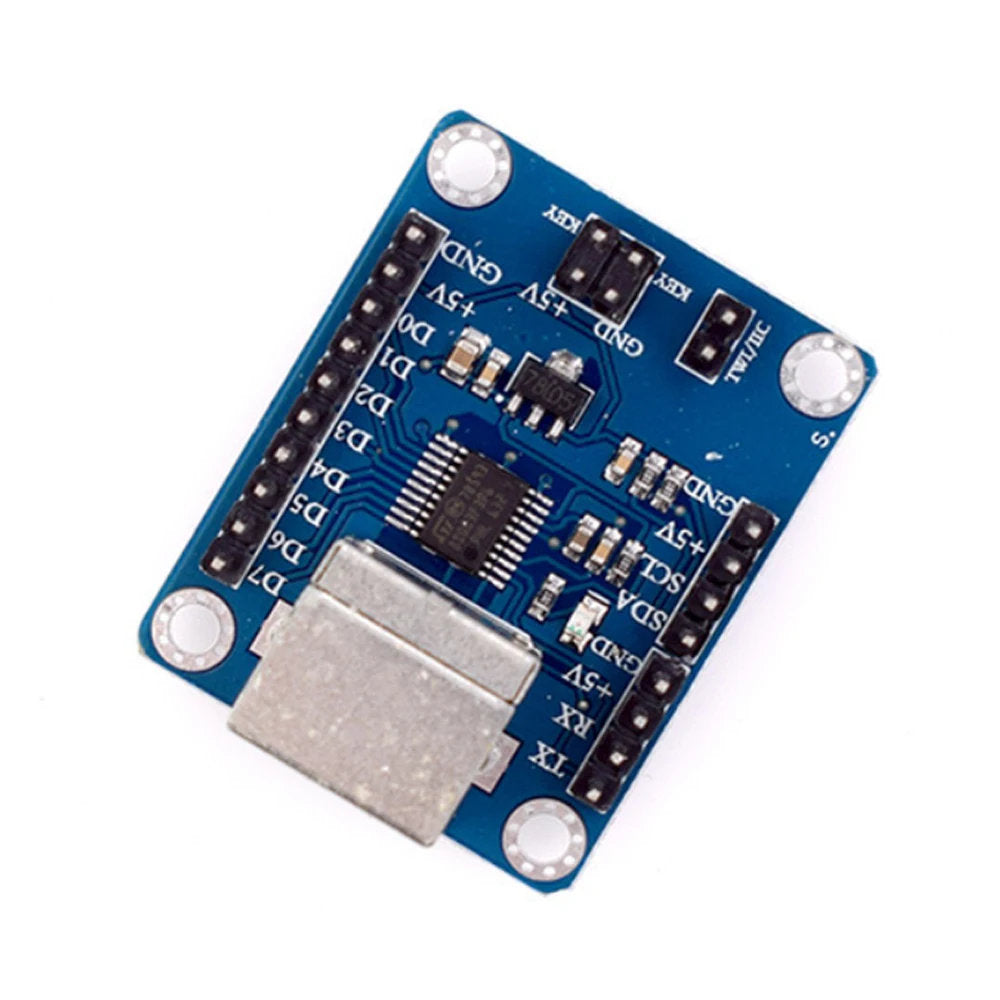

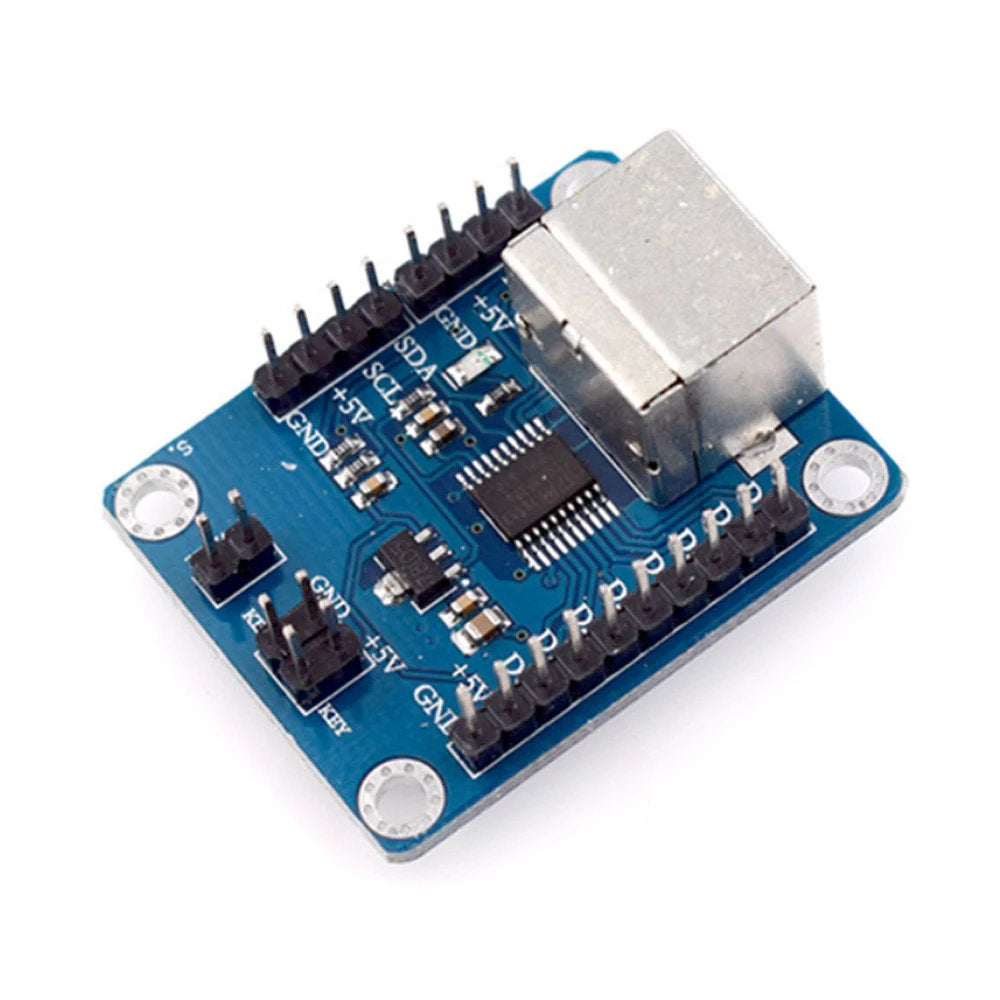

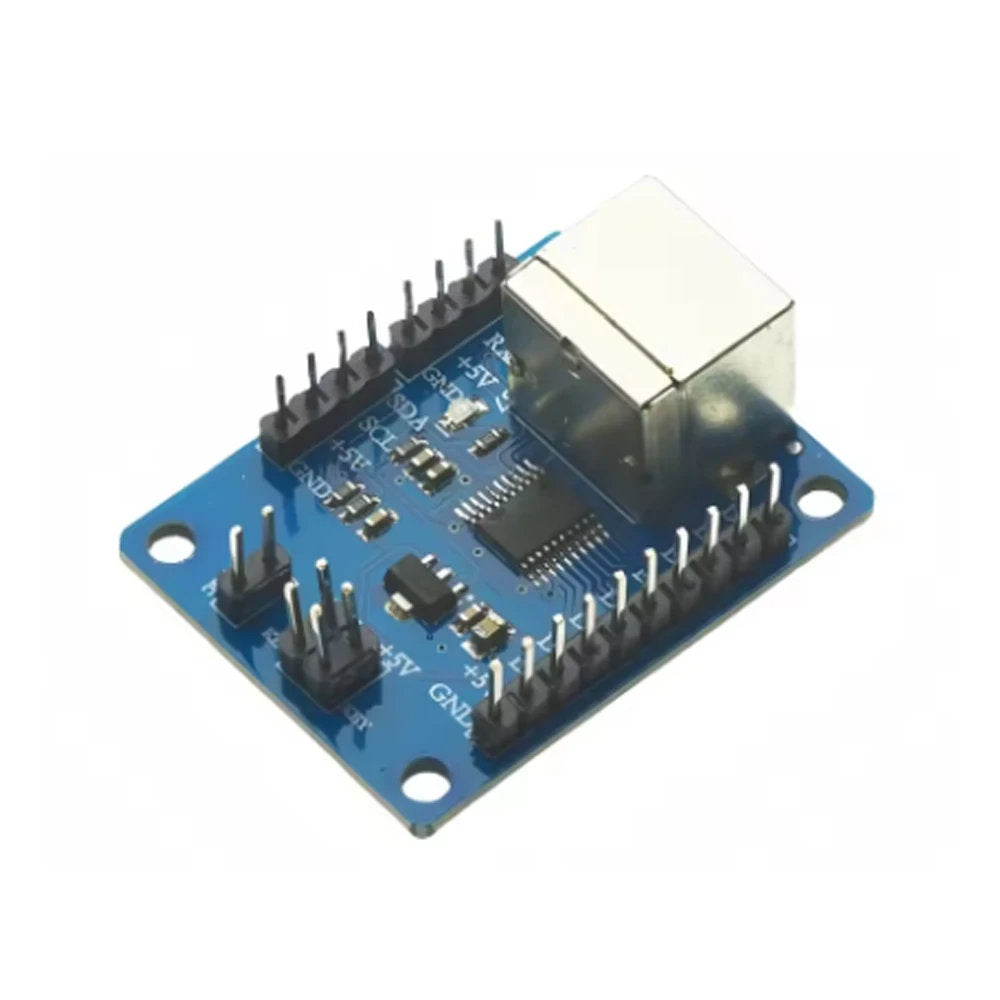

PS2 Keyboard Module

PS2 Keyboard Driver Module – Serial, UART, TWI/IIC, Parallel Output (Compatible sa Arduino AVR)

Pangkalahatang-ideya

Ang PS2 keyboard driver module na ito ay gumagamit ng onboard microcontroller upang basahin ang data ng pagpindot sa key mula sa isang standard na PC PS2 keyboard at ilabas ang mga key value sa pamamagitan ng maraming interface. Pinapadali nito ang integrasyon sa pamamagitan ng pag-aalis ng pangangailangan para sa keyboard driver sa iyong main MCU system.

Mga Pangunahing Tampok

• Nagko-convert ng PS2 protocol sa:

  • TWI/IIC

  • UART (Serial)

  • Parallel interface

• Pinahusay na pagtukoy sa estado ng key

• Sumusuporta sa sabay-sabay na output sa pamamagitan ng serial, parallel, at TWI/IIC

• Direktang output ng key data nang hindi nangangailangan ng karagdagang driver development

• Kumukurap ang LED indicator kapag may pinindot na key

Mga Aplikasyon

• Robotics

• Mga produktong elektroniko

• Mga sistemang nakabase sa microcontroller

Paglalarawan ng Function

Binabasa ng module ang input ng PS2 keyboard gamit ang isang programmed MCU at inilalabas ang mga key scan code sa pamamagitan ng mga napiling interface. Ang mga opsyon sa output ay maaaring i-configure gamit ang isang short-circuit cap.

• Halimbawa:

  • Ang pagpindot sa "A" key ay naglalabas ng:

    • Serial: 0x1c

    • Parallel (D7–D0): 0x1c

• Pag-uugali ng TTL output:

  • Walang pinindot na key: 0

  • May pinindot na key: 1

  • Babalik sa 0 pagkatapos bitawan ang key

  • Nalalapat sa lahat ng key maliban sa Pause key

Prinsipyo ng Paggawa

• Patuloy na binabasa ng MCU ang mga estado ng key ng PS2 keyboard

• Sa pagpindot ng key:

  • Kumukurap ang LED indicator

  • Ang data ng key ay ipinapadala sa pamamagitan ng:

    • Serial communication

    • Parallel I/O

    • TWI/IIC (kapag naka-enable gamit ang short-circuit cap)

Mahahalagang Paalala

• TWI/IIC address: 4 (ang module ay gumagana bilang slave)

• Alisin ang “IIC/TWI enable” short-circuit cap kung hindi ginagamit ang TWI/IIC; kung hindi, maaaring hindi gumana nang maayos ang module

• UART baud rate: 19200

• Kung walang device na nakakonekta sa IIC/TWI bus, dapat alisin ang short-circuit cap

Mga Detalye (Specifications)

Kasama sa Package

• 1 × PS2 Keyboard Driver Module Serial Port Transmission Module
